Труба для микротоннелирования из ВЧШГ
С увеличением количества и видов городских трубопроводов (водоснабжение, канализация, ливневые стоки, электроснабжение, газоснабжение, теплоснабжение, связь, оборотная вода и т.д.) подземное пространство становится тесным и перегруженным.
Описание
маркер
История разработки

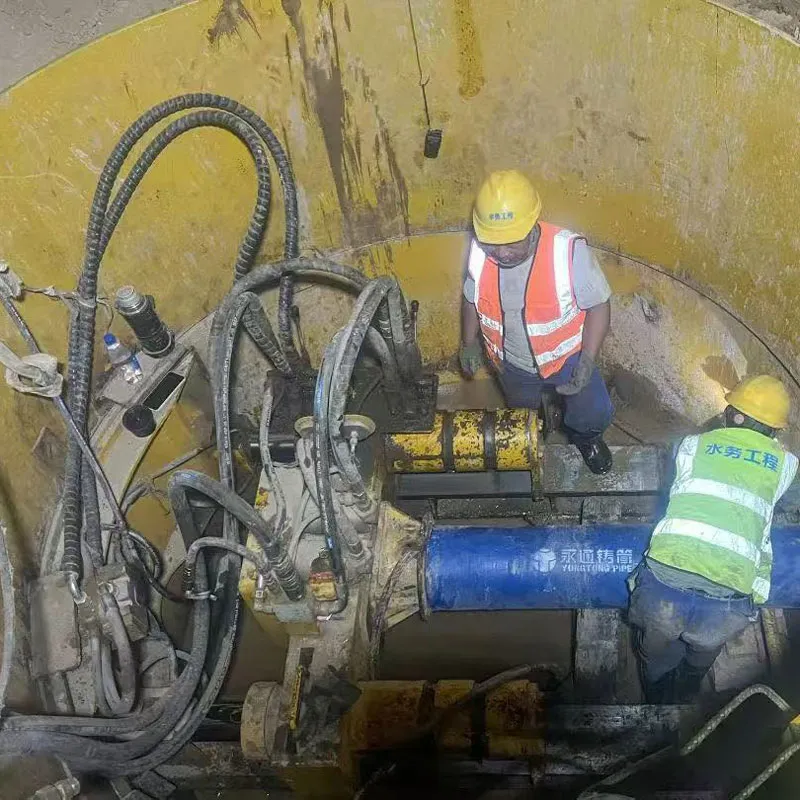

С увеличением количества и видов городских трубопроводов (водоснабжение, канализация, ливневые стоки, электроснабжение, газоснабжение, теплоснабжение, связь, оборотная вода и т.д.) подземное пространство становится тесным и перегруженным. Последующие трубопроводы, такие как линии оборотной воды, из-за того, что мелкое подземное пространство уже занято другими коммуникациями, вынуждены прокладываться на большей глубине, как правило, от 6 до 10 метров. В то же время, из-за глубины залегания, близкого расстояния к соседним трубопроводам и ограниченного пространства на стройплощадке, приходится использовать метод прокола (горизонтально-шнекового бурения ГШБ/ГНБ). Выбранный материал трубы должен выдерживать значительные осевые усилия проходки, а в случае повреждения во время эксплуатации, утечку трудно обнаружить, а ремонт сложен и очень дорог. По этим причинам к материалам для прокола предъявляются очень высокие требования: необходимы большая жесткость и механическая прочность, превосходные и надежные антикоррозийные свойства внешнего покрытия, а также безопасное и надежное уплотнение стыков. Традиционные материалы для прокола имеют свои недостатки: стальные трубы легко повредить внешнее антикоррозийное покрытие в процессе проходки, и его трудно восстановить, кроме того, они подвержены электрохимической коррозии в грунте; трубы из полиэтилена (PE) и других органических материалов имеют плохие механические свойства; а железобетонные трубы слишком тяжелы и имеют плохую герметичность стыков. Таким образом, возникла острая необходимость в разработке нового материала для прокола. В этом контексте компания Юнтун самостоятельно разработала продукт XTJ для прокола, который уже успешно применяется в многочисленные трубопроводные проекты в Китае и за рубежом.
Конструкция продукта

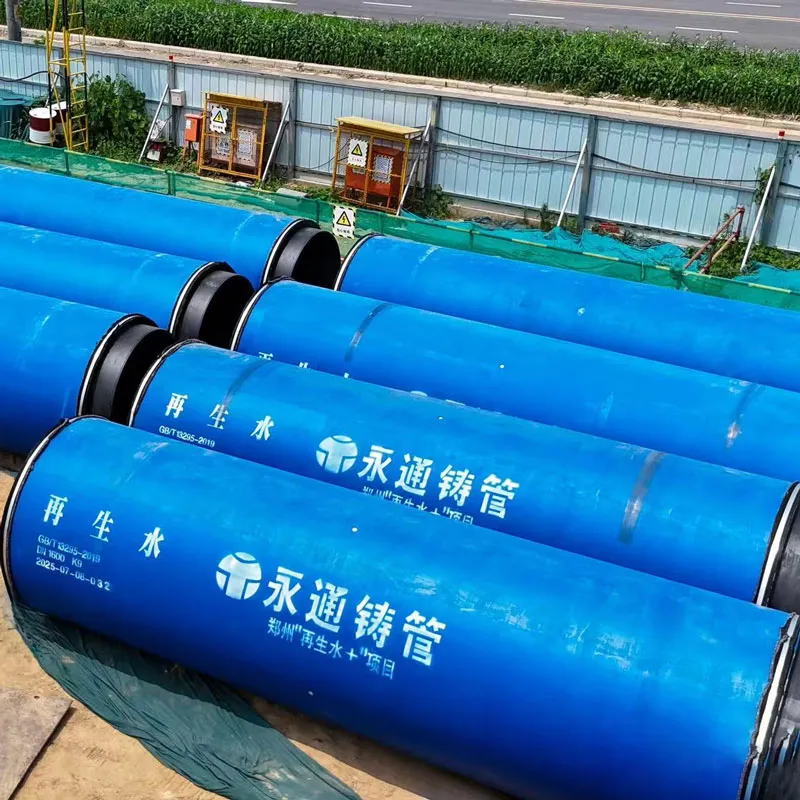

Высокопрочный чугун с шаровидным графитом (ВЧШГ) обладает механическими свойствами, близкими к углеродистой стали, такими как высокая прочность и хорошая ударная вязкость, а также коррозионной стойкостью, характерной для чугуна, что делает его одним из самых безопасных и надежных материалов для труб в сфере водоснабжения и канализации в мире. Труба для прокола XTJ, производимая Юнтун, представляет собой обычную раструбную трубу ВЧШГ, на внешнюю стену которой цельнострунно запрессован железобетонный защитный кожух цилиндрической конструкции, так что внешние размеры тела трубы соответствуют максимальному внешнему диаметру раструба. При этом на гладком конце трубы приварена толкающая фланцевая заглушка. Конкретная конструкция подробно показана на Рис. 2. При проколе усилие проходки через приваренный к гладкому концу фланец с ребрами жесткости равномерно передается на торец раструба, что гарантирует отсутствие деформации гладкого конца и повреждения внешнего защитного кожуха во время операции проталкивания.
